1. Описание и работа изделия

1.1 Назначение изделия

1.1.1 Радиостанция в зависимости от исполнения предназначена для работы в линейных и радиальных сетях технологической радиосвязи на железнодорожном транспорте в качестве:
  • стационарной радиостанции, управляемой по линейному каналу связи от распорядительной станции и от пультов управления;
  • локомотивной или возимой радиостанции, управляемой от пультов управления.

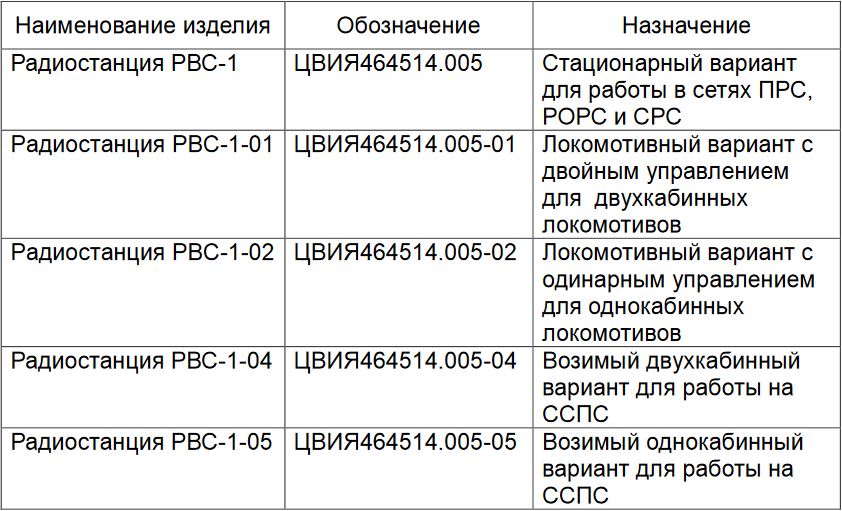

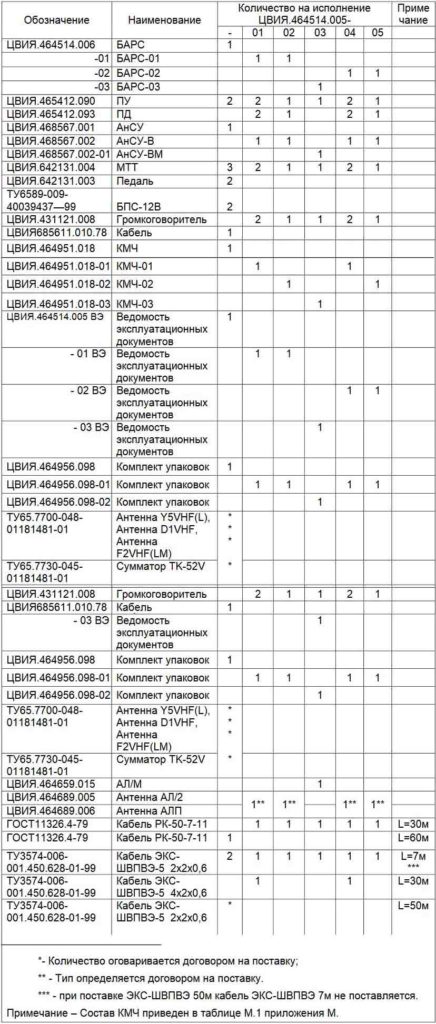

1.1.2 Обозначение, наименование и назначение радиостанции приведены в таблице1.
Таблица 1

1.1.3 Радиостанция обеспечивает работу в сетях ПРС, РОРС и СРС.
1.1.4 Общий вид радиостанции представлен на рисунке 1.
Рис. 1

1.2 Технические характеристики

1.2.1 По основным электрическим параметрам при работе в метровом диапазоне волн радиостанция соответствует требованиям ГОСТ 12252 для радиостанций второго типа.
По виду защиты от поражения электрическим током радиостанция относится к классу 01 по ГОСТ 12.2.007.0. Радиостанция имеет клемму для подключения заземления.
Сопротивление изоляции между корпусом и цепями питания — не менее 20 МОм.
Входные клеммы подключения бортовой сети изолированы от корпуса радиостанции и имеют электрическую прочность не менее 1000 В.
Электрическое сопротивление между клеммой защитного заземления, расположенной на корпусе изделия БАРС всех исполнений, и самим корпусом — не более 0,1 Ом.
Напряженность электромагнитного поля, создаваемого работой передатчиков радиостанции на рабочих местах пользователей и в местах возможного нахождения обслуживающего персонала, не превышает по электрической составляющей в диапазоне МВ — 5 В/м, а в диапазоне ГМВ – 50 В/м.

1.2.2 Радиостанция обеспечивает совместную работу с эксплуатируемой на сети железных дорог аппаратурой радиосвязи системы «Транспорт» и комплекса ЖРУ (возимыми радиостанциями РВ-1, РВ1М, РВ-1.1М, 42РТМ-А2-ЧМ, стационарными радиостанциями 43 РТС-А2-ЧМ, РС-6, РС-46М, РС-46МЦ, РС-46МЦВ). Стационарный вариант обеспечивает

работу в линейных сетях оперативно-технологической связи с распорядительными станциями СР-34 и СР-234М, распорядительными станциями цифровых систем связи КСМ-400, DX-500ЖТ, «Обь-128» иОТС-Ц. Управление стационарным вариантом радиостанции производится от распорядительных станций по линейным каналам, в качестве которых используются двух- или четырехпроводные каналы ТЧ аналоговых и цифровых систем связи или двухпроводные кабельные линии связи пупинизированных и не пупинизированных
кабелей и воздушные двухпроводные линии связи.
1.2.3 Радиостанция обеспечивает:
  • установление соединений и ведение переговоров с помощью пультов управления ПУ, технологической трубки МТТ и дополнительных пультов ПД;
  • подключение магнитофона или регистратора переговоров;
  • подключение и взаимодействие с аппаратурой ТУ-ТС и речевыми информаторами;
  • подключение внешнего громкоговорителя (для локомотивного варианта);
  • сопряжение по стыку RS-232 с тестовым оборудованием (персональная ЭВМ) для контроля работ оспособности, управления и конфигурирования.
1.2.4 Характеристики радиооборудования
1.2.4.1 Электрические параметры и характеристики приемопередатчиков радиостанции обеспечивают совместимость с эксплуатируемыми на железных дорогах радиосредствами.

1.2.4.2 Радиостанция обеспечивает работу в диапазоне ГМВ в режиме одночастотного симплекса на частотах 2130 или 2150 кГц, переключаемых не оперативно для стационарного варианта и оперативно для локомотивного варианта. В диапазоне МВ радиостанция обеспечивает работ у на трех группах частот по три канала в группе для режима ПРС и шести группах частот по три канала в группе для режима СРС, переключаемых оперативно в режиме одно или двухчастотного симплекса на любой (любой паре) из 172 рабочих частот в диапазоне от 151,725 до 156,000 МГц с разносом частот между соседними каналами 25 кГц. В диапазоне МВ для режимов работы СРС и ПРС обеспечивается независимая установка рабочих частот для каждого режима работы.

Рабочим частотам присвоены порядковые номера:
  • частоты со 151,725 по 154,000 МГц — номера с первого по 92;
  • частоты со 155,000 по 155,975 МГц — номера с 93 по 132;
  • частоты со 154,025 по 154,975 МГц — номера с 133 по 171;
  • частота 156,000 МГц —  номер 172.
Выбор и установку рабочих частот в условиях эксплуатации производится по присвоенным им порядковым номерам. Соответствие значений и номеров частот в диапазоне МВ приведено в таблице А.1 приложения А. Выбор рабочих каналов с пульта управления выполняется по номеру частотной группы и по номеру канальной клавиши.
1.2.4.3 Радиостанция стационарного варианта в диапазоне ГМВ обеспечивает работу с Г-образными, Т-образными антеннами и различного вида направляющими линиями. Антенны и направляющие линии должны быть выполнены в соответствие с Правилами ЦШ/4818 или Правилами ПРС № ХЗ-7970. В локомотивном варианте радиостанция обеспечивает работу со штатными антеннами локомотивов длиной от 8 до 15м (с заземленным концом) индуктивностью от 9 до 24 мкГн и активным сопротивлением от 1,5
до 14 Ом. В диапазоне МВ радиостанция стационарного варианта обеспечивает работу с антеннами из комплекта поставки согласно таблице Б.1 приложения Б или аналогичными, с входным сопротивлением 50 Ом. В локомотивном варианте – с антенной типа АЛ/2, АЛП или аналогичной, с входным сопротивлением 50 Ом.
1.2.4.4 Радиостанция обеспечивает круглосуточную работу при отношении времени режимов «ПЕРЕДАЧА» и «ПРИЕМ» 1:3. Время непрерывной работы на передачу — не более 60с (автоматическое ограничение времени передачи).
1.2.4.5 Значения электрических параметров приемопередающих трактов радиостанции приведены в таблице В.1 приложения В.
1.2.5 Управление радиостанцией производится:
  • одним или двумя пультами управления ПУ;
  • с дополнительного пульта управления ПД, подключаемого к пульту ПУ;
  • от устройств ТУ-ТС и аудиоинформаторов;
  • от распорядительной станции СР-34, СР-234М или распорядительными станциями цифровых систем связи КСМ-400,DX-500ЖТ, «Обь-128» и ОТС-Ц (для стационарного варианта);
  • с технологической трубки МТТ, подключаемой к блоку БАРС (для стационарного варианта).
1.2.6 Характеристики радиостанции при ее работе в сетях радиосвязи
1.2.6.1 Радиостанция обеспечивает работу в одном из вариантов:
  • стационарный вариант для работы в сетях ПРС и РОРС;
  • стационарный вариант для работы в сетях СРС;
  • возимый или локомотивный вариант для работы в сетях ПРС и РОРС;
  • возимый или локомотивный вариант для работы в сетях СРС.
Установка режимов функционирования для каждого из вариантов производится не оперативно при конфигурировании радиостанции.
1.2.6.2 В радиостанции обеспечивается диагностика состояния блоков и узлов от пультов управления ПУ.

1.2.6.3 Радиостанция обеспечивает вынос пультов управления ПУ на расстояние до 100 м четырехжильным кабелем с питанием от блока БАРС, или на расстояние до 12 км по одной паре проводов с питанием от отдельного источник.

1.2.7 Характеристики стационарного варианта радиостанции при работе в сетях ПРС и РОРС
1.2.7.1 Радиостанция имеет режимы работы «ДЕЖУРНЫЙ ПРИЕМ», «ПРИЕМ», «ПЕРЕДАЧА» для диапазонов ГМВ и МВ. Режимы «ПРИЕМ» и «ОТКРЫТЫЙ КАНАЛ» совмещены.
В режиме «ДЕЖУРНЫЙ ПРИЕМ» производится обработка вызывных сигналов из радиоканала в выбранном диапазоне, вызывные сигналы, переговоры и помехи в радиоканале, не прослушиваются в громкоговорителях и трубке МТТ пульта.
В режиме «ПРИЕМ» производится обработка вызывных сигналов из радиоканала выбранного диапазона, вызывные сигналы и переговоры, ведущиеся в радиоканале, прослушиваются в громкоговорителях и трубке МТТ пульта.
В режиме «ПЕРЕДАЧА» включается передатчик и информация, поступающая на модулятор передатчика, транслируется в радиоканал выбранного диапазона.
1.2.7.2 При включении питания радиостанция переходит на диапазон и канал, которые были выбраны перед выключением либо на приоритетный диапазон и канал(определяется конфигурированием).
1.2.7.3 Перевод радиостанции для работы в режиме приема на требуемом диапазоне осуществляется нажатием соответствующей кнопки выбора диапазона «КВ» или «УКВ».
1.2.7.4 Приемопередатчик диапазона МВ при работе в сетях ПРС и РОРС в режиме «ДЕЖУРНЫЙ ПРИЕМ» обеспечивает работу на частоте основного канала.
1.2.7.5 При приеме из радиоканала тонального вызова частотой 1400 Гц радиостанция переходит из режима «ДЕЖУРНЫЙ ПРИЕМ» в режим «ПРИЕМ» на 15 с, вызывной сигнал воспроизводится в громкоговорителе пульта с громкостью, определяемой положением регулятора громкости.

Прием вызова сопровождается миганием светодиода «ОТ/ЗК», которое прекращается при снятии трубки МТТ (пульта ПД) с держателя, либо по истечении 15 с. Если трубка или пульт ПД не будут сняты в течение 15 с, то радиостанция вернется в режим «ДЕЖУРНЫЙ ПРИЕМ».

Вызывные сигналы частотой 700, 1000 и 1400 Гц, передаваемые в радиоканал, прослушиваются в громкоговорителе пульта с громкостью, определяемой положением регулятора громкости.
1.2.7.6 Режим «ДЕЖУРНЫЙ ПРИЕМ» обеспечивается при:
  • установлении в держатели трубки МТТ и пульта ПД;
  • повторном нажатии кнопки выбора диапазона «КВ» или «УКВ».
1.2.7.7 Режим «ПРИЕМ» обеспечивается при:
  • снятии с держателя трубки МТТ или пульта ПД;
  • получении команды «ПРИЕМ» из линейного канала (для стационарного варианта);
  • принятии тонального вызова частотой 1400 Гц (700 и 2100 Гц);
  • первом нажатии на пульте ПУ или ПД кнопок «КВ» или «УКВ»;
  • отпускании кнопки «С» пульта ПУ, педали (для стационарного варианта), тангенты трубки МТТ, пульта ПД или окончании передачи вызывных сигналов.
1.2.7.8 Режим «ПЕРЕДАЧА» обеспечивается при:
  • нажатии тангенты трубки МТТ или пульта ПД;
  • нажатии педали (для стационарного варианта);
  • получении команды «ПЕРЕДАЧА» из ЛДС (для стационарного варианта);
  • приеме сигналов тонального вызова с частотами 1400, 700 и 2100 Гц (подтверждение приема вызова), если эта функция установлена при конфигурировании;
  • получении команды от устройства ТУ-ТС;
  • нажатии кнопки «С» на пульте ПУ;
  • приеме из радиоканала индивидуального вызова от радиостанции вагона-лаборатории.

1.2.7.9 Радиостанция обеспечивает выполнение следующих функций:

  • подключение к ЛДС, отключение и управление режимами «ПРИЕМ» и «ПЕРЕДАЧА» по командам распорядительной станции;
  • передачу в ЛДС сигнала СКП и отключение от ЛДС по команде «ОТБОЙ» от распорядительной станции;
  • передачу в радиоканал тонального вызывного сигнала частотой 1000Гц после подключения к ЛДС по команде от СР автоматически или трансляцией от СР (устанавливается при конфигурации);
  • автоматическое отключение от ЛДС через 60 с после прекращения управления радиостанцией со стороны СР;
  • подключение к ЛДС при приеме из радиоканала вызывных сигналов с частотами 700 и 2100 Гц; трансляцию вызова на СР и передачу в радиоканал сигнала подтверждения приема вызова частотой 900 Гц длительностью 1 с;
  • анализ уровня сигнала в радиоканале при приеме вызывных сигналов и подключение к ЛДС только одной стационарной радиостанции с наибольшим уровнем вызывного сигнала (при приеме вызывных сигналов несколькими радиостанциями);
  • управление радиостанцией и ведение переговоров с пультов ПУ или ПД;
  • управление радиостанцией и передача информации от устройств ТУ-ТС;
  • выдачу низкочастотного сигнала для регистрации переговоров.

1.2.7.10 Выбор «лучшей» радиостанции для подключения к ЛДС обеспечивается сравнением уровней ВЧ сигналов на входах приемников радиостанций, принявших вызывной сигнал. В качестве «лучшей» принимается та радиостанция, у которой на входе приемника вызывной сигнал с наибольшим уровнем.

1.2.7.11 Радиостанция обеспечивает присвоение ей двух индивидуальных номеров сигналов избирательного подключения «СИП1» и «СИП2», используемых при подключении к ЛДС. Номера выбираются из двух групп по 28 номеров. Присвоение индивидуальных номеров производится неоперативно. Возможно присвоение до 56 номеров, как для «СИП1», так и для «СИП2».

1.2.7.12 Радиостанция обеспечивает автоматическое взаимодействие с радиостанцией вагона-лаборатории.
1.2.7.13 Радиостанция обеспечивает формирование испытательных сигналов для регулировки АЧХ линейного канала.
1.2.7.14 Радиостанция обеспечивает дистанционный контроль ее состояния со стороны распорядительной станции. Периодичность контроля определяется оператором распорядительной станции.
1.2.8 Характеристики стационарного варианта радиостанции при работе в сетях СРС
1.2.8.1 Радиостанция обеспечивает два режима работы: «ПРИЕМ», «ПЕРЕДАЧА» для диапазона МВ и ГМВ.
В режиме «ПРИЕМ» производится обработка вызывных сигналов, поступающих из радиоканала, сигналы и переговоры, ведущиеся по радиоканалу, прослушиваются в громкоговорителе и телефоне трубки МТТ.
В режиме «ПЕРЕДАЧА» включается передатчик и вся информация, поступающая на модулятор передатчика, транслируется в радиоканал.
1.2.8.2 Выполняются требования 1.2.7.2 и 1.2.7.3.
1.2.9 Характеристики локомотивного (возимого) варианта радиостанции при работе в сетях ПРС и РОРС
1.2.9.1 Выполняются требования 1.2.7.1, 1.2.7.2, 1.2.7.3 и 1.2.7.4.

1.2.9.2 При приеме из радиоканала сигнала вызова частотой 1000 Гц радиостанция переходит из режима «ДЕЖУРНЫЙ ПРИЕМ» в режим «ПРИЕМ» на 15 с, при этом вызывной сигнал воспроизводится в громкоговорителе пульта с громкостью, определяемой положением регулятора громкости. Прием вызова сопровождается световой индикацией, которая выключается при снятии трубки МТТ или пульта ПД с держателей, либо по истечении 15 с. Если трубка МТТ или пульт ПД не будут сняты в течение 15 с, то радиостанция вернется в режим «ДЕЖУРНЫЙ ПРИЕМ».

Вызывные сигналы частотой 700, 1000 и 1400 Гц, передаваемые в радиоканал с пульта, прослушиваются в громкоговорителе пульта с громкостью, определяемой положением регулятора громкости.
1.2.9.3 Режим «ДЕЖУРНЫЙ ПРИЕМ» обеспечивается при:
  • нахождении в держателях трубки МТТ и пульта ПД;
  • повторном нажатии кнопок «КВ» для диапазона ГМВ или «УКВ» для диапазона МВ.
1.2.9.4 Режим «ПРИЕМ» обеспечивается при:
  • снятии с держателя трубки МТТ или пульта ПД;
  • приеме тонального вызова частотой 1000 Гц;
  • первом нажатии на пульте кнопки «КВ» для диапазона ГМВ или «УКВ» для диапазона МВ;
  • после отпускания тангенты трубки МТТ, пульта ПД или окончании передачи вызывных сигналов.
1.2.9.5 Режим «ПЕРЕДАЧА» обеспечивается при:
  • нажатии тангенты трубки МТТ или пульта ПД;
  • получении команды «ПРД» от устройства ТУ-ТС;
  • включении тумблера «ВКЛ ПРД» на АнСУ-В (в диапазоне ГМВ);
  • нажатии на кнопку «С» пульта ПУ.
1.2.9.6 Радиостанция обеспечивает дистанционный контроль работоспособности основных узлов от СТОР-1М или системы мониторинга стационарной радиостанции. Периодичность контроля определяется оператором СТОР-1М или установками конфигуратора при мониторинге от стационарной радиостанции.
1.2.10 Характеристики локомотивного (возимого) варианта радиостанции при работе в сетях СРС
1.2.10.1 Выполняются требования 1.2.8.1, 1.2.9.1.
1.2.10.2 Радиостанция обеспечивает два режима работы: «ПРИЕМ», «ПЕРЕДАЧА» для диапазона МВ, при этом прием вызовов в ГМВ диапазоне запрещен.
1.2.10.3 Радиостанция обеспечивает дистанционный контроль работоспособности основных узлов от СТОР-1М или системы мониторинга стационарной радиостанции. Периодичность контроля определяется оператором СТОР-1М или установками конфигуратора при мониторинге от стационарной радиостанции.
1.2.11 Характеристики САУ
1.2.11.1 САУ обеспечивает выполнение следующих функций:
  • взаимодействие приемопередатчиков, пультов ПУ и ПД, устройств ТУ-ТС;
  • взаимодействие с распорядительной станцией через устройство сопряжения с линейным каналом (для стационарного варианта);
  • реализацию алгоритмов работы в радиосетях ПРС, РОРС и СРС;
  • хранение и загрузку в устройства радиостанции конфигурируемых параметров;
  • подключение внешних громкоговорителей (для локомотивного варианта).
1.2.11.2 Подключение устройств ТУ-ТС (цепи сопряжения таблица Г.1 приложения Г).
1.2.11.3 Подключение магнитофона и регистратора переговоров (цепи для сигналов приемников и передатчиков КВ или УКВ таблица Г.1 приложения Г).

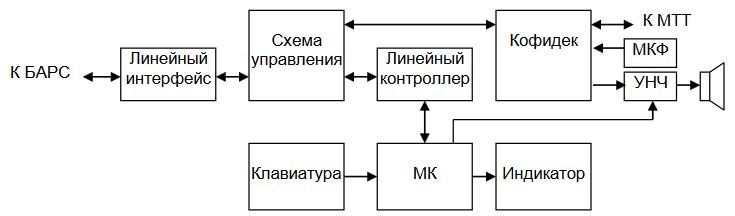

1.2.12Характеристики пульта управления ПУ
1.2.12.1 Пульт ПУ обеспечивает:
  • ведение переговоров с помощью трубки МТТ, пульта ПД, встроенного микрофона, внешнего громкоговорителя, а также с помощью встроенного в пульт громкоговорителя. Встроенный микрофон включается педалью и кнопкой «С»;
  • передачу в радиоканал вызывных сигналов с частотами 700, 1000, 1400 и 2100 Гц с контролем в громкоговорителе и трубке МТТ;
  • звуковое и визуальное отображение приема вызывных сигналов с частотами 700, 1000, 1400 и 2100 Гц;
  • громкоговорящую связь между двумя пультами без выхода в радиоканал в режиме служебной связи;
  • оперативное переключение групп частот в УКВ диапазоне, рабочих каналов и световую индикацию режима работы радиостанции на конкретном канале;
  • индикацию на графическом индикаторе режима работы и выбранного номера канала;
  • подключение к линейному каналу, ведение переговоров по линейному каналу с использованием МТТ и громкоговорителя;
  • плавную раздельную регулировку громкости сигналов во встроенном и выносном громкоговорителе;
  • перевод радиостанции в режим «ПЕРЕДАЧА» при нажатии тангенты МТТ, тангенты пульта ПД, кнопки «С» или педали;
  • отображение режимов работы радиостанции (СРС или ПРС);
  • конфигурирование параметров радиостанции;
  • диагностику состояния блоков и узлов радиостанции;
  • световую сигнализацию о включении радиостанции и пульта;
  • грубую оценку КСВ антенн.
1.2.12.2 Мощность сигнала низкой частоты, подводимая к встроенному громкоговорителю пульта, составляет не менее 250 мВт с плавной регулировкой от 20 мВт до максимальной.
1.2.12.3 Электропитание ПУ при работе в непосредственной близости от блока БАРС осуществляется от источника питания БАРС напряжением 13В. Минимально допустимое напряжение питания на входе пульта не менее 6В.
1.2.12.4 Электропитание вынесенного ПУ при длинных линиях связи осуществляется от внешнего источника питания БПС-12 из комплекта
поставки, подключаемого к первичной сети переменного тока 220 В.
1.2.12.5 Ток потребления пульта ПУ от блока БАРС и внешнего источника питания БПС-12 – не более 0,3 А.
1.2.12.6 Радиостанция обеспечивает работу с пультами ПУ по двухпроводным линиям связи с волновым сопротивлением 120 Ом. Связь по линии ПУ-САУ осуществляется
цифровым помехоустойчивым кодом, рабочая полоса частот сигналов в линии связи – до 300 кГц.
Форма огибающей сигнала – близкая к параболе. Параметры тракта передачи пульта приведены в таблице 2, параметры тракта приема пульта приведены в таблице 3.

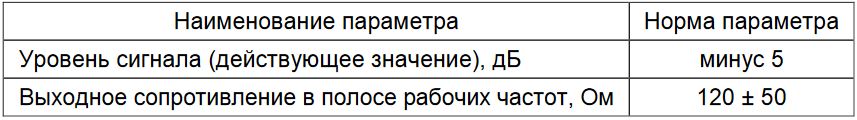

Таблица 2
Таблица 3

1.2.13 Характеристики устройства сопряжения радиостанции с аналоговым линейным каналом

1.2.13.1 Устройство сопряжения с аналоговым линейным каналом (плата АПК2/4) обеспечивает выполнение следующих функций:

  • взаимодействие распорядительной станции с радиостанцией по каналам оперативно
  • технологической связи (ПДС, ЭДС, ЛПС или СДС), по выделенным для поездной и ремонтно-оперативной радиосвязи каналам, удовлетворяющих «Ведомственным нормам технологического проектирования электросвязи на железнодорожном транспорте», МПС (январь, 1992г.) и по каналам ТЧ цифровых систем связи;
  • подключение к ЛДС по сигналам «СИП1» и «СИП2», посылаемым от СР;
  • передачу на СР, пославшую избирательный вызов, сигнала СКП, содержащего информацию о присвоенном номере подключившейся радиостанции;
  • формирование команд управления приемопередатчиком по командам из ЛДС от СР;
  • передачу вызывного сигнала на радиостанции подвижных объектов после соединения стационарной радиостанции с ЛДС по сигналу СИП;
  • прием из ЛДС команды считывания результатов контроля в обобщенном (СКЦ+СИП) виде и передачу в ЛДС информации о состоянии (исправна, неисправна) в виде:
    1. СКП+СКП, если в последнем цикле контроля не выявлены неисправные блоки (узлы);
    2. СКП, если в последнем цикле контроля выявлен неисправный блок (узел);
  • прием команды считывания полных результатов контроля (СКЦ+СИП+СКЦ+СИП) и передача в ЛДС информации о состоянии отдельных блоков и узлов многочастотной посылкой, состоящей из СКП и шестнадцати посылок по 250 мс. Посылка несет информацию об исправности (1343 Гц) или неисправности (1411 Гц) определенного узла
    (блока) радиостанции в соответствии с таблицей 4. Повторяющиеся частоты заменяются посылкой 1309 Гц;

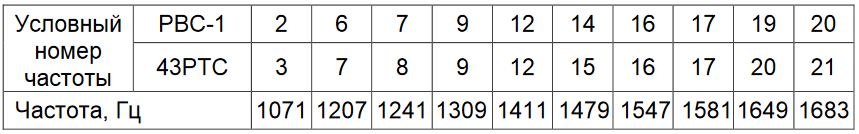

Таблица 4

  • отключение от ЛДС при приеме от СР сигнала «ОТБОЙ» или автоматическое отключение от ЛДС через 60 с после прекращения переговоров;
  • подключение к ЛДС при приеме вызова частотой 700 или 2100 Гц (частота 700 Гц-вызов ДНЦ1,частота 2100 Гц-вызов ДНЦ2) и передачу в ЛДС сигнала «ВЫЗОВ» одной из двух СР сигналами СКП;
  • анализ уровня сигнала из радиоканала, прием и передачу по ЛДС сигналов «БЛОКИРОВКА» при поступлении вызывных сигналов 700 и 2100 Гц и подключение к ЛДС только одной стационарной радиостанции при приеме сигнала «ВЫЗОВ» несколькими (двумя, тремя) радиостанциями. При приеме вызова из разносигнальных зон обеспечивается подключение радиостанции с большим уровнем сигнала на входе приемника, при приеме вызова из равносигнальной зоны обеспечивается подключение одной радиостанции.
    Параметры выбора радиостанции:
    1. частота сигнала «БЛОКИРОВКА» – 1343 Гц;
    2. время распознавания сигнала «БЛОКИРОВКА» — не более 100 мс;
    3. длительность сигнала «БЛОКИРОВКА» — 250, 500 или 750 мс (конфигурируемый параметр);
    4. задержка выдачи сигнала «БЛОКИРОВКА» обратно пропорциональна уровню сигнала на входе приемника и составляет от 80 мс до 2,5c;
    5. посылку вызывных частот согласно таблице 5 из перечня кодовых комбинаций №1 таблица 6 или №2 таблица 7 на СР в зависимости от
      частоты принятого вызова (700 Гц–ДНЦ1, 2100 Гц–ДНЦ2). Для передачи команд используются двухчастотные тональные посылки;

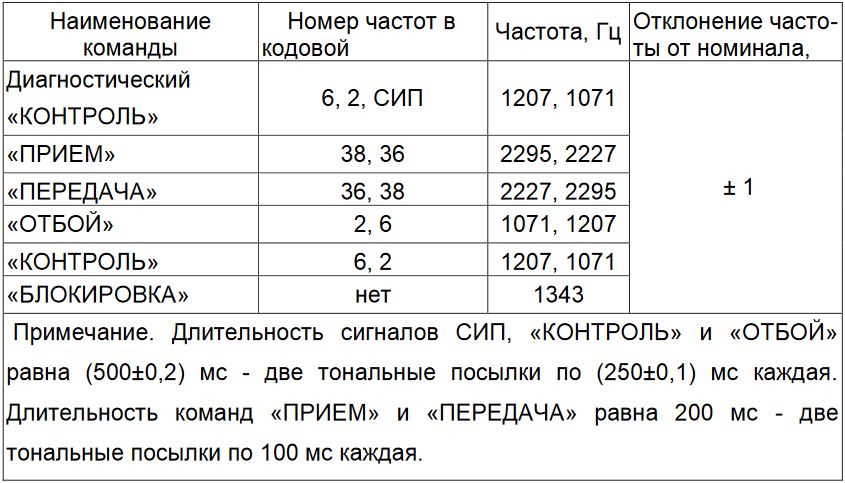

Таблица 5

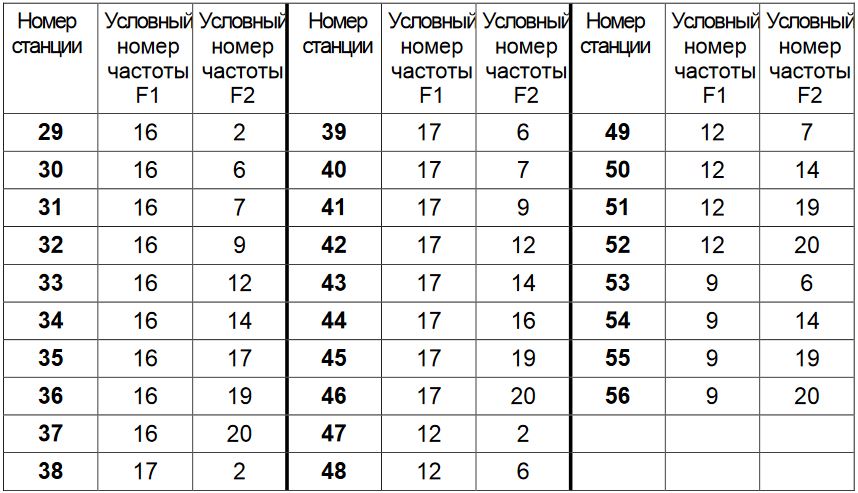

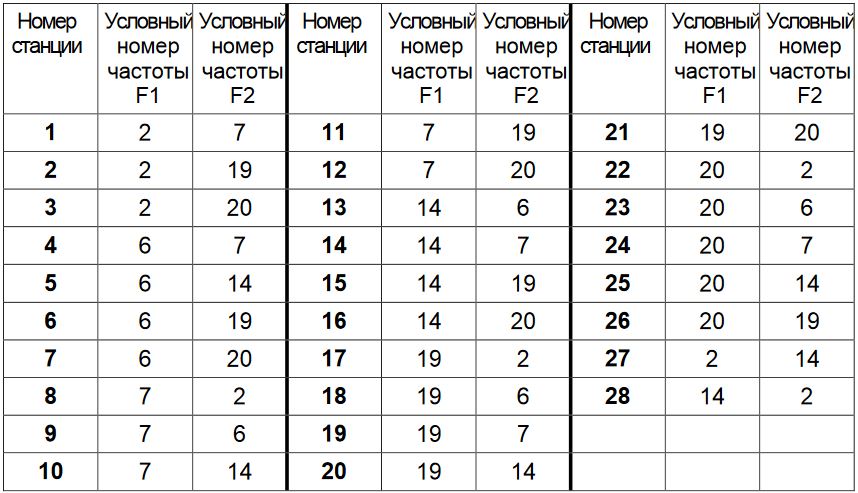

 Таблица 6
Таблица 7

  • передачу команд управления и контроля кодовыми комбинациями, соответствие между которыми приведено в таблице 8;

Таблица 8

  • вероятность образования ложных команд из разговорных сигналов для команд избирательного подключения и управления режимами «ПРИЕМ» и «ПЕРЕДАЧА» не более 1х10-6, а вероятность подавления команд при отношении «ПОМЕХА/СИГНАЛ» 30 дБ не более 3х10-3(«ПОМЕХА» — речевой сигнал в канале с уровнем 5 дБ).
1.2.14 Электрические параметры устройства сопряжения с аналоговым линейным каналом
1.2.14.1 Полоса эффективно передаваемых частот для каналов ТЧ и групповых каналов НЧ по КЛС без дуплексных усилителей соответствует частотам от 300 до 3400 Гц; для каналов НЧ по ВЛС и КЛС с дуплексными усилителями – частотам от 300 до 2400 Гц. Затухание, на частотах ниже 100 Гц составляет не менее 30 дБ, на частотах выше 5000 Гц — не менее 20 дБ, на частотах выше 30 кГц — не менее 30 дБ.
1.2.14.2 Компенсация затухания, вносимого линиями связи, на частоте 1000 Гц – не менее 20 дБ.
1.2.14.3 Псофометрическое напряжение собственных шумов на двухпроводном выходе устройства сопряжения на частоте 800 Гц и нагрузке,эквивалентной волновому сопротивлению линии, составляет не более 0,3 мВ
1.2.14.4 Номинальные уровни измерительного сигнала по мощности на частоте 800 Гц на выходе двухпроводной линии составляют 5 дБ для КЛС и 12 дБ для ВЛС. Минимальный уровень приема двухпроводной линии минус 14 дБ.
1.2.14.5 В четырехпроводном канале ТЧ на частоте 1000 Гц уровни приема и передачи составляют минус 13 дБ на прием и 4 дБ на передачу.
Обеспечивается возможность регулировки уровней приема и передачи.1.2.14.6 Входные и выходные сопротивления при согласованном подключении к линиям на частоте 1000 Гц составляют 470 Ом ±10%, 600 Ом ±10%, 1400 Ом ±10%.
1.2.14.7 Входное и выходное сопротивление в диапазоне рабочих частот при двухпроводном параллельном подключении радиостанций к проводному каналу составляет:
  • по линейному входу для подключения воздушных и кабельных пупинизированных линий – не менее 20 кОм;
  • по линейному входу для подключения кабельных не пупинизированных линий – не менее 10 кОм;
  • по линейному входу для подключения каналов ТЧ – (600 ± 120) Ом.

1.2.14.8 Электрическая прочность изоляции линейных входов относительно корпуса стационарной аппаратуры не менее 1000 В эффна частоте 50 Гц;

1.2.14.9 Сопротивление изоляции по отношению к заземленному корпусу:

  • для двухпроводных окончаний – не менее 100 МОм;
  • для четырехпроводных – не менее 20 МОм.
1.2.14.10 Затухание асимметрии линейного входа и выхода устройства сопряжения при подключении к каналам НЧ относительно земли на частоте 1000 Гц – не менее 74 дБ, при подключении к каналам ТЧ – не менее 57 дБ.
1.2.15 Параметры блока питания
1.2.15.1 Блоки питания имеют индикацию переполюсовки, защиту от переполюсовки напряжения источника постоянного тока и световую индикацию о включенном состоянии. Радиостанция выдерживает кратковременные перенапряжения и пропадания сети основного источника питания с параметрами согласно таблице 9.
Таблица 9

1.2.15.2 Электропитание стационарного варианта радиостанции осуществляется от одного из двух источников:

  • основного — сеть переменного тока частотой (50±1) Гц и напряжением 220(+22; -33) В;
  • резервного —  источника постоянного тока напряжением от 36 до 72 В.
Переход с основного источника питания на резервный и обратно осуществляется автоматически при пропадании напряжения основного источника и при его появлении.
1.2.15.3 Источник электропитания возимого и локомотивного вариантов радиостанции резервирован. При отказе одного из каналов электропитания радиостанция автоматически переходит на резервный канал питания, без сбоев в работе радиостанции
1.2.15.4 Мощность, потребляемая радиостанцией:
  • не более 40 Вт — в режимах «ДЕЖУРНЫЙ ПРИЕМ» и «ПРИЕМ»;
  • не более 150 Вт —  в режиме «ПЕРЕДАЧА» при одновременной работеприемопередатчиков диапазонов ГМВ и МВ.
1.2.16 Параметры и характеристики стационарного вариантарадиостанции по взаимодействию с измерительным комплексом вагона-лаборатории

1.2.16.1 При взаимодействии с вагоном-лабораторией обеспечивается прием из радиоканала сигнала избирательного вызова в виде последовательности трех тональных посылок общей длительностью 3 с.

Первая тональная посылка длительностью 1 с имеет одно из двух значений:
  • частота модуляции 1600 Гц;
  • частота модуляции 1800 Гц.
Вторая и третья частотные посылки (по 1 с каждая) образуют комбинации индивидуального номера радиостанции согласно таблице Д.1 приложения Д, совпадающего с номером «СИП1».
При приеме вызова с первой посылкой 1600 Гц радиостанция переходит в режим «ПЕРЕДАЧА» на 3 с в диапазоне МВ и на 8 с в диапазоне ГМВ. Передатчик модулируется тональным сигналом 1000 Гц с номинальной девиацией.
1.2.16.2 При приеме избирательного вызова с первой посылкой 1800 Гц радиостанция переходит в режим «ПЕРЕДАЧА» на 3 с в метровом диапазоне и на 8 с в гектометровом диапазоне без модуляции несущей.
ВНИМАНИЕ: ДЛЯ УСТОЙЧИВОЙ РАБОТЫ СХЕМЫ РАСПОЗНАВАНИЯ ЧАСТОТНЫХ ПОСЫЛОК ПРИ ИХ ГЕНЕРАЦИИ В НАЧАЛЕ И КОНЦЕ ТРЕХЧАСТОТНОЙ КОМБИНАЦИИ ДОЛЖНЫ ПРИСУТСТВОВАТЬ ЗАЩИТНЫЕ ИНТЕРВАЛЫ ПО 0,1 С. В ТЕЧЕНИЕ ЗАЩИТНОГО ИНТЕРВАЛА ПРОИСХОДЯТ ПЕРЕХОДНЫЕ ПРОЦЕССЫ ВКЛЮЧЕНИЯ/ВЫКЛЮЧЕНИЯ ПЕРЕДАТЧИКА И ДОЛЖНА ПРИСУТСТВОВАТЬ ТОЛЬКО НЕСУЩАЯ, БЕЗ МОДУЛЯЦИИ.
1.2.16.3 Прием избирательного вызова осуществляется только в
режимах «ДЕЖУРНЫЙ ПРИЕМ» и «ПРИЕМ».
1.2.17 Условия эксплуатации
1.2.17.1 По климатическим и механическим воздействиям радиостанция удовлетворяет требованиям ГОСТ 16019 группа В5 второй степени жесткости. Условия эксплуатации составных частей pадиостанции пpиведены в таблице 10.
1.2.17.2 Индикатор пульта управления ПУ функционирует при пониженной рабочей температуре не ниже минус 20 ºС

1.3 Состав радиостанции

1.3.1 Радиостанция состоит из следующих блоков и составляющих частей:
  • блока радиооборудования БАРС;
  • пультов ПУ и дополнительных пультов ПД;
  • подключаемых к ПУ блока питания и педали (для стационарного варианта);
  • АнСУ (для стационарного варианта);
  • АнСУ-В (для локомотивного варианта);
  • громкоговорителей (для локомотивного варианта);
  • локомотивных антенн метрового диапазона;
  • стационарных антенн УКВ диапазона (по договору поставки);
  • трубки МТТ для служебных переговоров (для стационарного варианта).
1.3.2. Конструктивно БАРС выполнен в виде стального штампованного каркаса, размещаемого на основании ЦВИЯ.301314.076 из комплекта монтажных частей. Крепление на стене или горизонтальной поверхности.

1.3.3 Пульт ПУ выполнен в металлическом корпусе и размещается на рабочем месте дежурного по станции или в кабине машиниста локомотива.

Варианты крепления пульта на столе или стенке. Пульт ПД выполнен в пластмассовом корпусе, для установки предусмотрен держатель.
1.3.4 АнСУ выполнено в виде стального настенного шкафа, размещаемого в служебных станционных помещениях или вместе с антенной на крышах станционных зданий и специальных мачтах. АнСУ-В устанавливается в отсеках подвижного состава.
1.3.5 Типы и характеристики антенн метрового диапазона приведены в таблице Б.1 приложения Б.
1.3.6 Блок радиооборудования БАРС состоит из следующих изделий:
  • блок автоматики САУ;
  • блок питания ЭП;
  • приемопередатчик ПП-1 КВ диапазона;
  • приемопередатчик ПП-2 УКВ диапазона.
1.3.7 Состав радиостанции приведен в таблице 11
Таблица 11

1.4 Устройство и работа

1.4.1 Локомотивный вариант радиостанции

1.4.1.1 Пользователями радиостанции являются:

  • машинисты и помощники машиниста локомотивов;
  • аппаратура ТУ-ТС.
1.4.1.2 Локомотивные радиостанции устанавливаются в кабине машинистов локомотивов или специально предусмотренных местах подвижного состава.
1.4.1.3 Машинист локомотива может вызвать другой локомотив, ДСП, ДНЦ1 или ДНЦ2 с помощью пульта ПУ и ПД. Для этого необходимо нажать кнопку «ЛОК», «ДСП», «ДНЦ» или «ЛИН» на передней панели пульта ПУ или ПД. Для вызова ДНЦ1 с локомотивной радиостанции передается тональный сигнал частотой 700 Гц, для вызова
ДНЦ2 — 2100 Гц, для вызова ДСП – 1400 Гц, для вызова локомотива – 1000 Гц.
Вызов сопровождается звуковым сигналом в громкоговорителе пульта, по окончанию которого машинист голосом вызывает абонента. Ведение переговоров осуществляется с помощью МТТ, пульта ПД, встроенного микрофона и громкоговорителя (работа с встроенным микрофоном осуществляется при отказе трубки МТТ).
1.4.1.4 При работе в диапазоне ГМВ машинист локомотива может перевести радиостанцию на другой канал нажатием кнопок «1» или «2» на пульте ПУ или ПД. Индикация выбранного канала осуществляется свечением соответствующего светодиода на передней панели пульта ПУ и ПД.
1.4.1.5 При работе в диапазоне МВ машинист локомотива может перевести радиостанцию на другой канал в пределах одной группы нажатием кнопок от «1» до «3» или на другую группу частот. Переход на другую группу производится при нажатой и удерживаемой клавише «УКВ» нажатием одной из кнопок от «1» до «3» на пульте ПУ. Индикация

выбранного канала осуществляется свечением соответствующего светодиода на передней панели пульта ПУ и ПД, индикация группы осуществляется на графическом индикаторе пульта ПУ.

1.4.1.6 Контроль исправности радиостанции производится с помощью СТОР-1М. Инициатором проверки может быть как оператор локомотивной радиостанции, так и СТОР-1М. Результаты проверки выводятся на СТОР-1М.
Контроль исправности радиостанции с пульта ПУ производится посылкой команды ТЕСТ1. Результаты тестирования выводятся на экран пульта ПУ.
1.4.2 Стационарный вариант радиостанции

1.4.2.1 Пользователями радиостанции являются:

  • дежурные по станциям, переездам (ДСП);
  • аппаратура ТУ-ТС;
  • аудиоинформатор;
  • поездной диспетчер (ДНЦ);
  • линейный электромеханик, управляет радиостанцией со служебной трубки МТТ, подключаемой к блоку радиооборудования БАРС.
1.4.2.2 В сеть линейной радиосвязи могут входить до 56 стационарных радиостанций РВС-1, размещаемых вдоль участка железнодорожного пути.
Руководит связью ДНЦ с распорядительной станции, управляет радиостанцией по линейному каналу дистанционно. Для вызова локомотива диспетчер посылает команду на подключение к ЛДС той радиостанции, которая находится ближе к вызываемому локомотиву. После подключений к ЛДС устройство БАРС формирует:
  • сигнал СКП, посылаемый в ЛДС (подтверждение подключения радиостанции к ЛДС);
  • сигнал тонального вызова частотой 1000 Гц, посылаемый в радиоканал (определяется конфигуратором). Далее диспетчер голосом вызывает локомотив.

1.4.2.3 Управление режимами «ПРИЕМ» и «ПЕРЕДАЧА» радиостанции во время переговоров диспетчера с машинистом локомотива осуществляется командами от СР. После завершения переговоров от СР на радиостанцию поступает команда «ОТБОЙ», отключающая радиостанцию от ЛДС.

1.4.2.4 Дежурный по станции может вызвать локомотив, соседние ДСП или ДНЦ с помощью пульта ПУ. Для этого необходимо нажать кнопку «ЛОК», «ДСП» или «ДНЦ» на передней панели пульта ПУ. Для вызова локомотива передается тональный сигнал частотой 1000 Гц. Для вызова соседней ДСП передается вызов – частотой 1400 Гц, для вызова ДНЦ – 700Гц, подключение происходит через другую ближайшую стационарную радиостанцию (данный сценарий работы не является штатным). Дежурный по станции имеет
возможность вести переговоры с поездным диспетчером через ЛДС путем подключения к линии своей радиостанции. Для этого нажать кнопку «ЛИН» на передней панели ПУ и голосом вызвать поездного диспетчеpа, повторное нажатие кнопки «ЛИН» отключает радиостанцию от проводного канала.
Вызов сопровождается звуковым сигналом в громкоговорителе пульта, по окончанию которого дежурный по станции голосом вызывает абонента.
Ведение переговоров осуществляется с помощью МТТ, педали, встроенного микрофона и встроенного громкоговорителя пульта.
1.4.2.5 При работе в диапазоне МВ дежурный по станции может перевести радиостанцию на другой радиоканал нажатием одной из кнопок от «1» до «3» или на другую группу частот при нажатой клавише «УКВ» нажатием одной из кнопок от «1» до «3» на пульте ПУ. Индикация выбранного канала осуществляется с помощью свечения соответствующего светодиода на передней панели пульта ПУ.
1.4.2.6 Контроль исправности радиостанции от СР производится посылкой соответствующей команды по ЛДС на радиостанцию. От радиостанции в ЛДС выдается ответная посылка. Контроль исправности радиостанции с пульта ПУ производится посылкой команды ТЕСТ1. Результаты тестирования выводятся на экран пульта ПУ.
1.4.2.7 При приеме вызова 700 или 2100 Гц к ЛДС подключается радиостанция с лучшим качеством связи, блокирует остальные радиостанции и формирует сигнал подтверждения приема вызова частотой 900 Гц на локомотивную радиостанцию.

1.5 Устройство и работа составных частей радиостанции

1.5.1 Основой радиостанции является блок БАРС, структурная схема которого представлена на рисунке 2.
Рис. 2
БАРС содержит в своем составе:
  • ПП-1 – приемопередатчик диапазона ГМВ;
  • ПП-2 – приемопередатчик диапазона МВ;
  • САУ – устройство связи и автоматики;
  • ЭП – источник электропитания.
1.5.2 САУ обеспечивает взаимодействие приемопередатчиков, пультов управления, устройств ТУ-ТС, персонального компьютера и ЛДС (для стационарного варианта). В САУ хранятся конфигурируемые параметры радиостанции, которые по включению загружаются в соответствующие устройства.

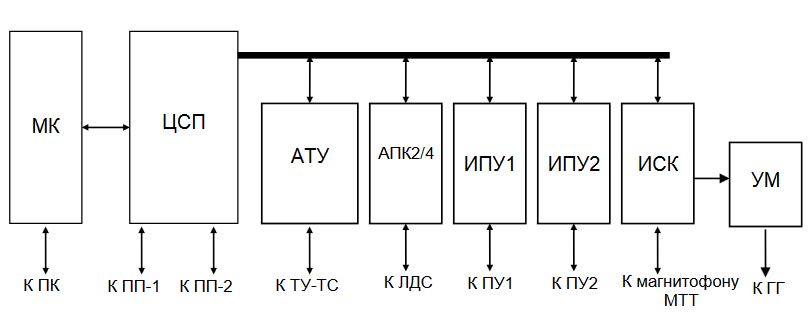

Структура САУ представлена на рисунке 3.
Рис. 3
Алгоритм функционирования следующий: сигналы от адаптера телеуправления АТУ, адаптера проводного канала АПК2/4 (для стационарного варианта), интерфейсов пультов управления ИПУ, интерфейса служебного канала по последовательному каналу (общей шине с временным разделением каналов) поступают на цифровой сигнальный процессор ЦС
П типа TMS320VC54, который производит обработку и коммутацию потоков. К ЦСП также по последовательному каналу подключены приемопередатчики ПП-1 и ПП-2. Управляет работой радиостанции микроконтроллер МК типа ATMEGA128, подключенный к ЦСП, он же обеспечивает хранение всей системной информации.
Интерфейс служебного канала связан с усилителем звуковой частоты, к которому подключается громкоговоритель.
Интерфейс пульта управления представляют собой микросхему цифрового канала (U-интерфейс), обеспечивающую передачу цифровой информации в дуплексном режиме по физической двухпроводной линии связи.
1.5.3 Адаптер АПК2/4 предназначен для стыковки радиостанции с ЛДС, к которой на противоположном конце подключается СР.
Структура АПК2 соответствует рисунку 4.
Рис. 4
B режиме приема сигнал из двухпроводной (четырехпроводной) линии диспетчерской связи поступает на согласующие нагрузки, трансформатор.
Далее, при двухпроводном подключении, сигнал поступает на дифференциальную систему ДС, которая производит согласование двухпроводного окончания ЛДС с четырехпроводным кофидеком, затем на схему автоматической регулировки усиления АРУ, схему регулятора амплитудно-частотной характеристики АЧХ приема, предназначенную для компенсации ВЧ потерь сигнала в ЛДС, и далее — на кофидек. Кофидек фильтрует принятый сигнал, выделяя диапазон разговорных частот, оцифровывает его и передает в ЦК.
П р и м е ч а н и е: Кофидек – это микросхема, содержащая в своем составе АЦП (кодек), ЦАП (декодек) и активный фильтр. При передаче цифровой сигнал из ЦК поступает на кофидек, где преобразуется в аналоговую форму. С кофидека на регулятор уровня и АЧХ передачи (РУ ПРД), дифференциальную систему, согласующее устройство и в ЛДС.
1.5.4 Приемопередатчик ПП-1 предназначен для преобразования низкочастотных информационных аналоговых сигналов в радиочастотные сигналы КВ диапазона, их передачу (прием) через антенно-согласующее устройство АнСУ и антенну. Структура ПП-1 представлена на рисунке 5.
Рис. 5
1.5.4.1 В состав приемника входят: антенный коммутатор на pin-диодах, управляемый аттенюатор с шагом в 10 дБ и максимальным подавлением до 40 дБ, полосовой фильтр, подавитель импульсных помех, смеситель, фильтр ПЧ-1, усилитель ПЧ-1, микросхема приемника-преобразователя, сигнальный процессор.
1.5.4.2 В состав передатчика входят: предварительный усилитель, усилитель мощности, ответвитель, детекторы падающей и отраженной волн, АРМ.
1.5.4.3 В состав цифровой части входят: ГУН, синтезатор на микросхеме ALTERA, делитель частоты на 6, сигнальный процессор.

1.5.4.4 Принцип действия ПП-1 заключается в следующем: управляемый аттенюатор предназначен для увеличения динамического диапазона приемника. Высоколинейный смеситель обеспечивает нормальную работу приемника даже при больших сигналах, что так же увеличивает динамический диапазон и устойчивость к помехам. Микросхема

преобразователя обеспечивает аналого-цифровое преобразование и содержит в своем составе МШУ, второй смеситель, фильтр, АЦП. В сигнальном процессоре происходит демодуляция сигнала и после чего в виде оцифрованного потока выдается в САУ. Так же в сигнальном процессоре обрабатывается речевой поток, предназначенный для передачи.
Через кодек цифровой поток попадает на модуляционный вход ГУН. ВЧ-сигнал через предусилитель и усилитель мощности выдается в антенну.
Для контроля падающей и отраженной волны служит ответвитель. Из падающей волны аналоговым способом формируется сигнал для АРМ, из падающей и отраженной вычисляется значение КСВ антенны.

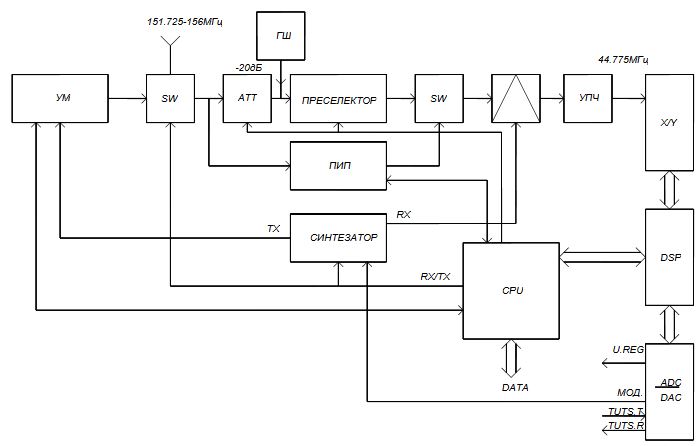

1.5.5 Приемопередатчик ПП-2 предназначен для преобразования низкочастотных информационных цифровых и аналоговых сигналов в радиочастотные сигналы УКВ диапазона, их передачу (прием) через антенну. Структурная схема представлена на рисунке 6.
Рис. 6

1.5.5.1 ПП-2 работает в режиме симплексной связи на частотах 151.725 — 156МГц и состоит из следующих узлов:

  • приемник;
  • синтезатор;
  • передатчик;
  •  ПИП;
  • схема контроля;
  • схема цифровой обработки сигналов.
1.5.5.2 Приемник выполнен по схеме супергетеродина с двойным преобразованием частоты. При ухудшении помеховой обстановки на входе приемника может включаться аттенюатор на минус 20 дБ или изменяться коэффициент усиления преселектора. После фильтрации на промежуточной частоте сигнал поступает на специализированную микросхему, где преобразуется во вторую промежуточную частоту, которая оцифровывается и поступает на DSP для демодуляции. Демодулированный сигнал по последовательному интерфейсу передается в САУ. Подавитель импульсных помех ПИП служит для устранения влияния импульсных помех на канал приема.
1.5.5.3 Передатчик состоит из усилителя мощности, на который подается сигнал с синтезатора частоты. Аттенюатором, управляемым микроконтроллером, можно изменять уровень мощности отдаваемой в антенну.
1.5.5.4 Схема контроля обеспечивает проверку ПП-2. Приемник проверяется на уровне чувствительности генератором шума ГШ модулированным сигналом частотой 500 Гц.
1.5.6 Пульт управления ПУ представляет собой оконечное устройство ввода-вывода речевой информации. ПУ предназначен для управления работой радиостанции, отображения ее состояния с помощью графического ЖКИ индикатора и светодиодных индикаторов и ведения переговоров с помощью трубки МТТ, микрофона, встроенного громкоговорителя и педали, а также конфигурирования параметров радиостанции. Структурная схема ПУ представлена на рисунке 7.
Рис. 7
1.5.6.1 Работает пульт следующим образом: речевые сигналы от трубки МТТ или встроенного микрофона МКФ поступают на кофидек, где производится их оцифровка. Цифровой сигнал через схему управления поступает на микросхему линейного интерфейса, аналогичную ИПУ САУ, которая преобразует этот сигнал в линейный код и передает в линию связи на блок БАРС. Принимаемый по двухпроводной линии связи линейный код от БАРС, преобразуется схемой линейного интерфейса в цифровой код и через схему управления передается на кофидек, где преобразуется в речевой сигнал, который подается на МТТ и через усилитель низкой частоты УНЧ на встроенный в ПУ громкоговоритель. Линейный контроллер через схему управления и линейный интерфейс производит обмен служебной информацией с блоком БАРС, а микроконтроллер МК производит опрос
клавиш пульта ПУ и обеспечивает вывод информации на встроенный индикатор.

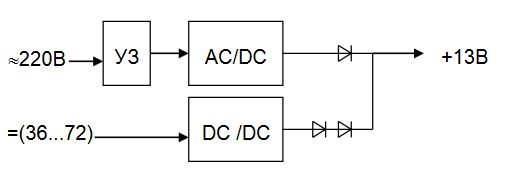

1.5.7 Стационарный источник питания ЭП-С/48 устанавливается в стационарном варианте радиостанции и обеспечивает электропитанием устройства радиостанции при подключении к первичной сети переменного тока напряжением 220В или резервному источнику – аккумуляторной батареи напряжением от 36 до 72В. Структурная схема ЭП-С/48
представлена на рисунке 8.
Рис. 8

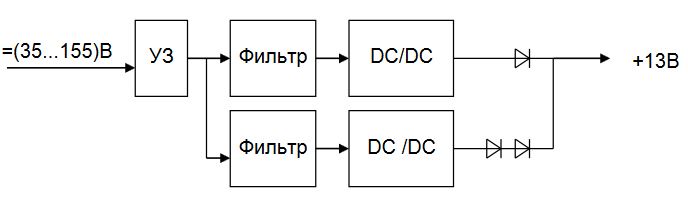

1.5.8 Локомотивный источник питания ЭПЛ-50/110 устанавливается в локомотивном варианте радиостанции и обеспечивает электропитанием устройства радиостанции при подключении к бортовой сети локомотива напряжением от 35 до 155В. Источник имеет два независимых канала. При отказе одного из каналов, радиостанция автоматически запитывается от второго. Структурная схема ЭПЛ-50/110представлена на рисунке 9.
Рис. 9

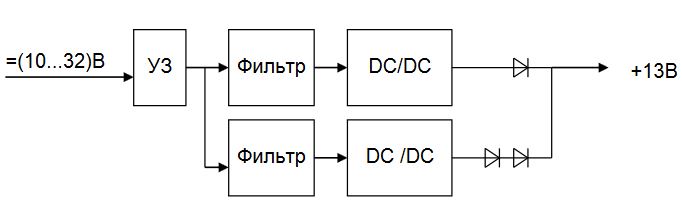

1.5.9 Возимый источник питания ЭПВ-12/24 устанавливается в возимом варианте радиостанции и обеспечивает электропитанием устройства радиостанции при подключении к бортовой сети напряжением от 10 до 32В.Источник имеет два независимых канала. При отказе одного из каналов, радиостанция автоматически запитывается от второго. Структурная схема аналогична ЭПВ-12/24 представлена на рисунке 10.
Рис. 10

1.6 Маркировка

1.6.1 На изделиях ПУ и АнСУ-В имеются таблички с маркировкой товарного знака предприятия-изготовителя, наименования изделия, даты изготовления и заводского номера. На изделии БАРС имеется две таблички:
  • на первой табличке — маркировка товарного знака предприятия-изготовителя, знака сертификата соответствия согласно ГОСТ Р 50460, наименования радиостанции РВС-1 соответствующего исполнения, даты изготовления (месяц, год) и заводского номера радиостанции;
  • на второй табличке — маркировка товарного знака предприятия-изготовителя, наименования изделия БАРС соответствующего исполнения, даты изготовления (месяц, год) и заводского номера изделия БАРС.
1.6.2 Маркировка обеспечивает устойчивость к внешним воздействиям в течение всего срока эксплуатации.
1.6.3 Маркировка транспортной тары соответствует требованиям ГОСТ 14192. На транспортную тару нанесены: дата проведения упаковки и манипуляционные знаки «Хрупкое. Осторожно», «Беречь от влаги», «Верх», а также основные, дополнительные и информационные надписи по ГОСТ 14192.

1.7 Упаковка

1.7.1 Упаковка обеспечивает сохранность радиостанции при транспортировании и хранении в условиях, оговоренных в разделе 5 настоящего РЭ.
1.7.2 Изделия и комплект эксплуатационной документации упакованы в пакеты из полиэтиленовой пленки ГОСТ 10354 и уложены в один ящик.
1.7.3 Под крышку ящика вложена упаковочная ведомость. Упаковочная ведомость содержит следующие данные:
  • наименование предприятия-изготовителя;
  • наименование и обозначение изделия, его заводской номер;
  • подписи и штампы упаковщика, представителя отдела технического контроля;
  • месяц и год упаковки изделия;
  • количество ящиков.
1.7.4 Ящик упаковки обвит стальной лентой М-0,4 ГОСТ 3560 и опломбирован службой технического контроля.
1.7.5 Антенны диапазона МВ поставляются в таре завода-изготовителя.
