Охладитель наддувочного воздуха, установленный на кронштейне 8, состоит из сварного корпуса 12, патрубка 13, верхней 2 и нижней 6 крышек и охлаждающей секции. Последняя имеет верхнюю 4 и нижнюю 11 трубные доски, в отверстия которых закреплены оребренные трубки 5. Внутри трубок образуется водяная, а между ними — воздушная полость.

Вода поступает в охладитель по патрубку е нижней крышки, перегородка д которой делит водяную полость секции охладителя пополам, проходит по трубкам одной, а затем второй половины секции и выходит через патрубок с. Пар из водяной полости отводится через трубку 1, установленную в верхней крышке.

Наддувочный воздух поступает к охладителю по патрубку 13, охлаждается в межтрубном пространстве и по каналу ж в кронштейне поступает в ресивер блока цилиндров.

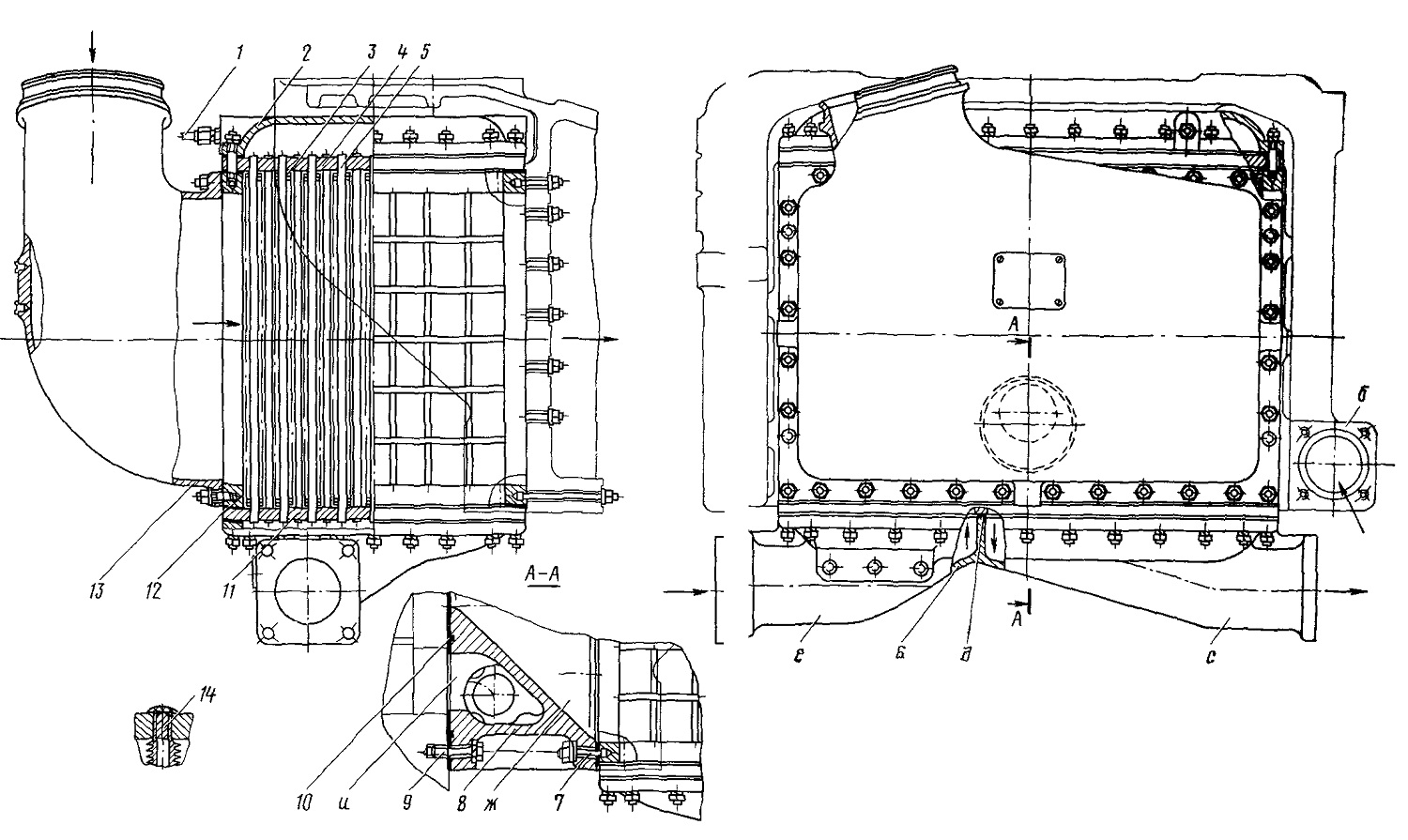

Рис. Охладитель наддувочного воздуха

1 – трубка отвода пара; 2 – крышка верхняя; 3, 5 – трубки; 4, 11 – доски трубные; 6 – крышка нижняя; 7 – шпилька; 8 – кронштейн; 9 – болт, 10 – кольцо резиновое; 12 – корпус; 13 – патрубок; 14 – заглушка; б – фланец; д – перегородка; е, с – патрубки; ж, и – каналы.
